Specyfikacja komponentów wykorzystanych w naszej stacji meteorologicznej:

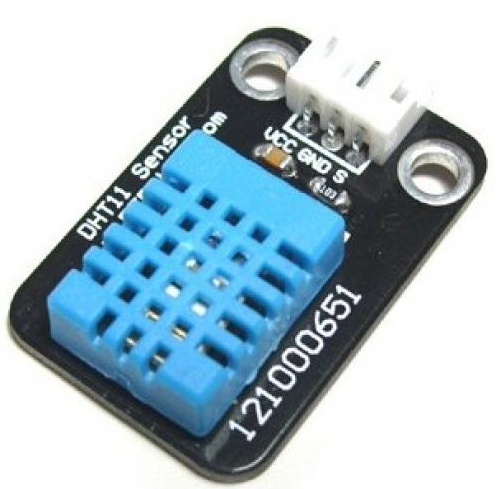

Czujnik temperatury i wilgotności DHT11 +60C
Parametry: Napięcie zasilania: 3,3 V do 5,5 V
Średni pobór prądu: 0,2 mA
Temperatura:
Zakres pomiarowy: do - 20 °C do +50 °C
Rozdzielczość: 8-bitów (1 °C)
Dokładność: 1 °C
Czas odpowiedzi: 6 - 15 s (typowo 10 s)
Wilgotność:
Zakres pomiarowy: od 5 % do 95 % RH
Rozdzielczość: 8-bitów (±1 % RH*)
Dokładność: ±4 RH* (przy 25 °C)
Zakres pomiarowy: 6 - 30 s
Link do dokumentacji

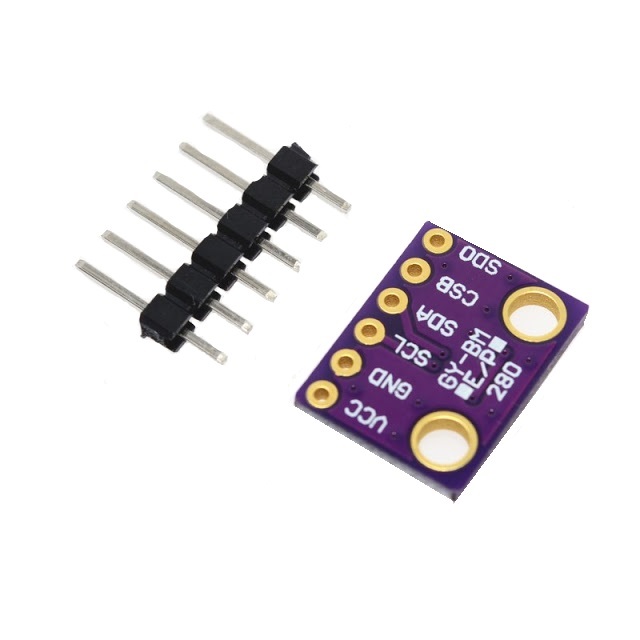

Czujnik ciśnienia BMP280
Specyfikacja: Napięcie zasilania: 3,3 V
Czujnik: BMP280 (dokumentacja)
Szeroki zakres pomiarowy: od 300 hPa do 1100 hPa
Dokładność: 1 hPa
Interfejs komunikacyjny: I2C lub SPI
Wbudowany termometr
Dwa otwory montażowe o średnicy 3 mm
Rozmiar: 15 x 10 mm
Masa: 0,6 g
Link do dokumentacji

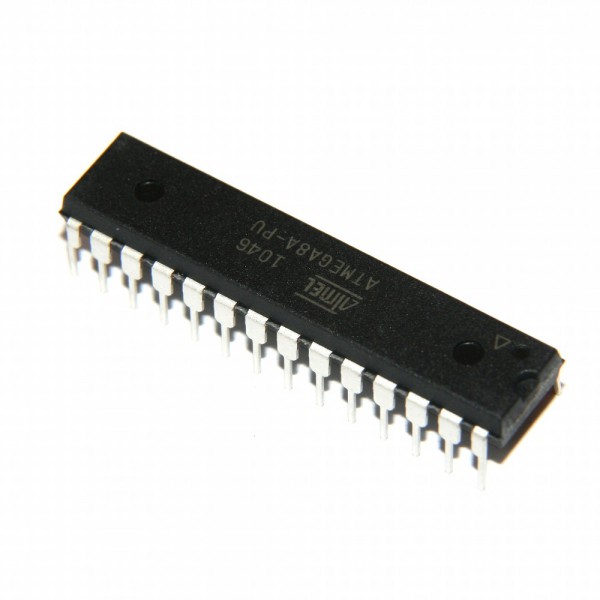

Mikrokontroler AVR - ATmega8A-PU DIP
Specyfikacja:Zasilanie: 2,7 V - 5,5 V
Taktowanie: do 16 MHz
Pamięć Flash: 8 kB
Pamięć RAM: 1 kB
Pamięć EEPROM: 512 B
23 linie wyjścia/wejścia
Dwa 8-bitowe Liczniki
Jeden 16-bitowy licznik
Trzy kanały PWM
6 kanałów 10-bitowego przetwornika analogowo-cyfrowego
Sprzętowe interfejsy komunikacyjne: USART, SPI
Pięć trybów uśpienia
Obudowa przewlekana DIP28
Link do dokumentacji
Moduł WiFi ESP-01 ESP8266
Specyfikacja:Napięcie zasilania: 3,3 V
Napięcie pracy wyprowadzeń: 3,3 V
Pobór prądu: do 300 mA
Wspiera standard WiFi 802.11 b, g, n
Pracuje na częstotliwości 2,4 GHz
Wspiera zabezpieczenia WPA / WPA2
Moc nadajnika: 19,5 dBm
Wspiera komendy AT
Posiada wbudowaną pamięć Flash: 1 MB
Komunikuje się poprzez interfejs szeregowy UART
Posiada wbudowaną antenę PCB
Wyposażony jest w interfejsy komunikacyjne: SPI, UART, SDIO
Posiada 8 wyprowadzeń raster 2 mm
3 x GPIO - wyjścia/wejścia cyfrowe
Montaż: przewlekany - raster 2,54 (złącza goldpin)
Wymiary: 24 x 14 mm
Link do dokumentacji
